下水道シールドトンネルの
内面被覆工法
「CRライニング工法」

技術の概要

CR（Corrosion Resistant）ライニング工法は、下水道シールドトンネルにおいて硫化水素に起因するコンクリート腐食に対して、高い防食性能を有する厚さ1.2mmのプレプルーフシートをセグメント内面に被覆する内面被覆防食工法です。

セグメント製作時にシートをセグメント内面に一体化成形して、現場への搬入と組み立て後に、目地を同様の性能を有する材料で埋めて構築します。

技術の特徴

  • 1.下水道事業団「下水道コンクリート構造物の腐食抑制技術及び防食技術マニュアル」のシートライニング工法に関する品質規格「D2種」に定める耐薬品性、透水性、固着性等を満足しています。
  • 2.特殊接着層の強力な接着力により、設計上想定される土水圧によるセグメントの変形に対して剥離、破断を生じません。
  • 3.セグメント製作時にシートを一体化成形するため、現場作業を省力化できます。
  • 4.ＲＣセグメント、コンクリート中詰め鋼製セグメントに適用可能です。

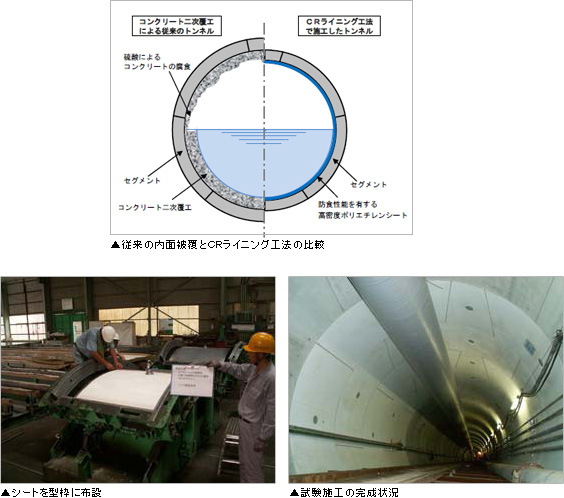

従来の内面被覆とCRライニング工法の比較、シートを型枠に布設、試験施工の完成状況

メリット

  • 1.厚さ1.2mmのシートでセグメント内面を被覆することにより掘削断面を縮減し、コスト縮減、工期短縮が可能となります。

特記事項

戸田建設（株）、大成建設（株）、西松建設（株）、グレースケミカルズ（株）、（株）湘南合成樹脂製作所と全6社で共同開発

外部評価

（財）下水道新技術推進機構より建設技術審査証明

（下水道技術）取得（H21.03）

適用工種
シールドトンネル（防食の内面被覆が必要な下水道等）
関連資料
  • 建設技術審査証明（下水道技術）報告書、リーフレット
  • セグメント製造時に防食シートを一体化／「コンクリートテクノ」誌　平成20年11月号（Vol.28, No.11）
  • シールドの長寿命化セグメント「ＣＲライニング工法」／「月刊下水道」誌　平成21年3月号
備考
  • 内径Φ3,500mmの貯留管で5リング試験施工（H20.10）／他社（戸田建設）現場
