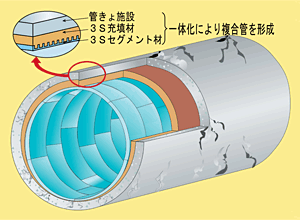

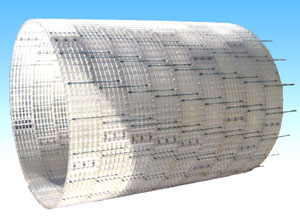

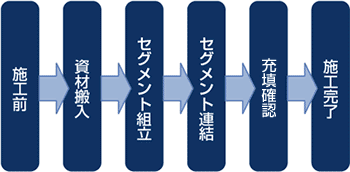

老朽化した管路内面に、硬質プラスチック製のセグメントをボルトとナットを用いて組み立て、管路とセグメントの間に充填材を注入し、複合管として更生する工法です。
適用範囲
| 形状 |
円形、矩形、馬蹄形等 |
|---|---|
| 管径 |
<円形> <矩形> |
| 施工延長 |
制限なし |
適用範囲
特徴
- 供用下（水深25cm）での施工が可能
- 大型機械を使用しないことにより占用作業帯が狭い
- 透明セグメントの使用により充填材の注入状況が目視可能
- 曲線施工（曲線半径R＝3m以上）が可能
- 上下分割施工および上下流側への同時施工による工期短縮が可能
- 部分更生が可能
- 一時的な施工の中断が可能
- 用途により、セグメント材および色が選定可能
耐荷能力（円形）
外圧試験結果平均値（円形）
※スクロールにて全体をご確認いただけます。
| 更生前 呼び径 (mm) |
管長 (mm) |
更生後 内径 (mm) |
更生前管条件 | (1) 更生前 破壊荷重 (kN/m) |
(2) 更生後 破壊荷重 (kN/m) |
(3) JIS規格値 (kN/m) |
(1)/(3) | (2)/(3) | (2)/(1) |
|---|---|---|---|---|---|---|---|---|---|
|
1500 |
2360 |
1378 |
破壊 |
137.7 |
192.8 |
91.3 |
1.5 |
2.1 |
1.4 |
|
1500 |
2360 |
1378 |
減肉 |
- |
199.7 |
91.3 |
- |
2.2 |
- |
|
2600 |
2360 |
2414 |
破壊 |
221.7 |
341.5 |
136.0 |
1.6 |
2.5 |
1.5 |
|
2600 |
2360 |
2414 |
減肉 |
- |
309.2 |
136.0 |
- |
2.3 |
- |
他工法（下水道技術）との比較
※スクロールにて全体をご確認いただけます。
| 項目 |
3Sセグメント工法 |
反転工法（複合管） |
製管工法 |
|---|---|---|---|
| 材質 |
透明硬質塩化ビニル樹脂 |
不飽和ポリエステル樹脂 |
硬質塩化ビニル樹脂 |
| 下水供用下での施工 |
可能 |
水替え必要 |
可能 |
| 曲線施工 |
可能（R=8m)以上 |
可能 |
管路状態により可能 |
| 充填確認 |
充填量及び目視で確認 |
充填量で確認 |
充填量で確認 |
| 作業帯 |
大型機械設備不要で作業帯小 |
材料、反転機等のスペースが必要 |
材料、反転機等のスペースが必要 |
| 施工中断 |
施工途中の中断は容易 |
反転途中の中断はできない |
施工途中の中断ができる |
