高引き抜き対応型免震装置

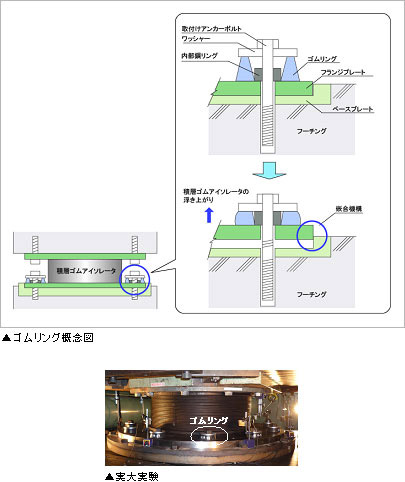

1. 1.取付けアンカーボルトの頭（ワッシャー）とフランジプレート間に挟む柔性体として使用します。
2. 2.積層ゴムアイソレータに引張力が加わり浮上り変形が作用しようとした時、ゴムリングが縮み、フランジプレートとベースプレートの間に隙間が生じることで、積層ゴムアイソレータそのものに生じる引張り変形（引張力）を緩和します。
3. 3.ゴムリングの内部に、これより高さの低い内部鋼リングを挿入することで、ゴムリングを過大な変形から保護します。
4. 4.嵌合機構と組み合わせることで、取付けアンカーボルトにはせん断力が作用しないようにします。

1. 1.積層ゴムアイソレータに生じる引張力を緩和できます。
2. 2.引き抜き許容型の設計を行うことで、上部躯体に地震時に作用する応力を緩和できます。
3. 3.積層ゴムアイソレータ端部に作用する引張力を緩和できます。
4. 4.積層ゴムアイソレータを設置するフーチングの引き抜きに対する設計が緩和できます。
5. 5.従来の引き抜き対応治具よりもコンパクトで、フランジプレート、フーチングなどを経済的に設計できます。

1100Φの実大積層ゴムを用いた載荷実験を行い、想定通りの挙動を確認しました。
