梁貫通型RC柱梁S構造の
接合部構法
「MaRCSII構法」

技術の概要

「MaRCSII構法」は、圧縮力に強いRCを柱に、曲げ、引張に強い鉄骨を梁に用いた構造です。鉄骨造に比べて柱の剛性が高く揺れにくく、また、RC造では実現が難しいロングスパンが可能なため、物流施設、商業施設等に適した構法です。

技術の特徴

  1. 1.ふさぎ板タイプ、せん断補強筋タイプを選択できます。
  2. 2.建物の階数、高さに制限はありません。
  3. 3.使用材料の範囲は、コンクリート強度21~60N/mm2、柱主筋SD295〜SD490(最上階はSD390 まで)、
    仕口部フープSD295〜SD390、S梁,ふさぎ板,支圧板SS400,SM490級,SN400級,SN490級となります。
  4. 4.RC造耐震壁、ブレースと併用できます。
  5. 5.限界耐力計算法(令第82条の6)に基づいた設計手法を用いています。

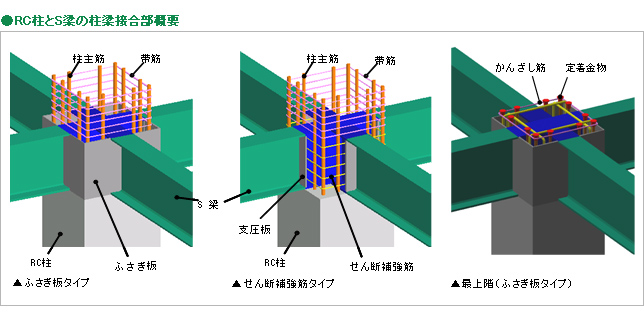

RC柱とS梁の柱梁接合部概要

メリット

  1. 1.梁がS造のため、柱先行工法や柱プレキャスト工法を採用することにより、施工の合理化、省力化が図れます。
  2. 2.柱梁接合部外周をふさぎ板で囲んでいるため、柱梁接合部のせん断補強筋および型枠が不要となります。
  3. 3.RC造建物に比べ、躯体施工工期の短縮、躯体工事費を低減することができます。
  4. 4.最下階柱脚や最上階柱頭以外の部分的な柱降伏を許容できるため、設計の合理化が図れます。
実績

川越産業団地第五号地ロジステックセンター新築工事(2010.12竣工)

ヤマト運輸(株)和歌山主管支店新築工事(2010.10竣工)

外部評価
(財)日本建築総合試験所より構造性能に関する建築技術性能証明取得(2002年5月)
適用工種
RC造柱とS造梁の混合構造
関連資料

「第08-13号建築技術性能証明評価概要報告書」(日本建築総合試験所)

「MaRCSII構法・施工概要書」(社内西日本商業WG作成)

備考
東洋建設、錢高組との共同開発
