技術の概要
MaSTER FRAME構法は、建物の外側から既存建物の柱・梁を補強する構法です。外壁面に柱・梁が配置されている建物に適しています。また、鉄筋コンクリート部材による補強のため、鉄筋コンクリート造、鉄骨鉄筋コンクリート造の中低層建物(6階程度まで)に対し、最も効力を発揮します。
技術の特徴

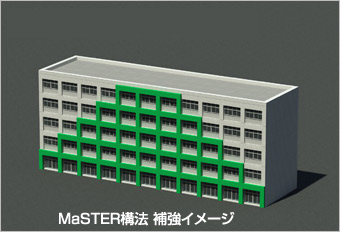

- 1)建物外面に鉄筋コンクリート製補強部材「MaSTER FRAME」を直接貼り付けます。
- 2)高性能の専用あと施工アンカー「ディスクアンカー」を使用します。
- 3)補強骨組をプレキャスト化し工期を短縮します。
- 4)視界を妨げるブレース材(斜材)を使いません。


メリット
【補強部材のプレキャスト化】
本構法は、補強部材をプレキャスト(工場生産)化しているため現場での工事日数を約20%削減します。工場で鋼製型枠を使用し製作するため、型枠材などの南洋資源の使用率を下げた環境に優しい構法です。また、環境の良い工場でコンクリートの打設を行うことにより補強部材の品質を確保します。

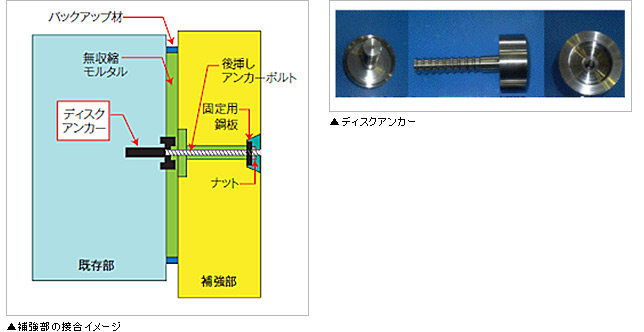

【専用「ディスクアンカー」を採用】
建物本体への補強部材の固定にディスクアンカーを採用しています。ディスクアンカーは従来のあと施工アンカーと比較し約2〜3倍の耐力を発揮するため必要本数を削減、かつ既存建物表面の目荒しが不要なため、騒音・振動・粉塵を激減します。
【仕上のバリエーション】
補強部材の仕上げをタイルに替えるなど、意匠性・メンテナビリティに優れています。
- 実績
-
市川市立第八中学校、市川市立大洲中学校(2010年)
三田松聖高等学校(関西)(2010年)
- 外部評価
- (財)日本建築総合試験所より構造、施工性能に関する建築技術性能証明取得(2010年3月)
- 適用工種
- 既存鉄筋コンクリート、鉄骨鉄筋コンクリート造中低層建物の外側直付け耐震補強
- 関連資料
- 「第09-35号建築技術性能証明評価概要報告書」(日本建築総合試験所)
- 備考
- 東洋建設(株)、サンコーテクノ(株)との共同開発
耐震補強をお考えの皆様、居ながらかつ短期間で施工が終わり、竣工後の外観意匠もユニークに仕上がる「マスターフレーム」構法。建物外壁にプレキャスト(PCa)部材を取り付けるため、鉄骨材を使う従来工法に比べて低コストで、PCa化により現場でのコンクリート打設を省略できるため短工期を実現します。
