薄肉ウェブ鉄骨梁の端部補剛「Web Plus 工法」は、梁端部のウェブに、補剛PLを隅肉溶接する簡易な補強で、梁ウェブの厚さを薄くすることができ、躯体のコスト低減を図ることが可能な工法です。耐力や変形といった構造性能は、元の梁断面と同程度となります。

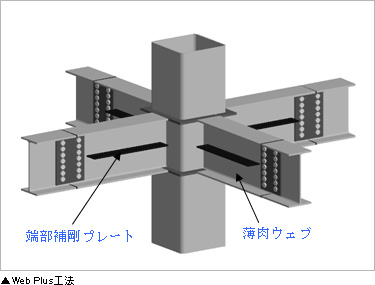

1.梁ウェブを薄肉化したＨ形鋼大梁の端部一定区間に、1枚或いは2枚の補剛プレートを隅肉溶接することで、局部座屈を防止して所定の耐力及び変形性能が得られる工法です。
2.H形鋼大梁を使用する鉄骨系（鉄骨造・CFT造・柱RC梁Sの混合構造など）の建物に適用可能です。
3.H形鋼大梁のウェブ幅厚比は400N級で100以下、490N級で85以下、フランジ幅厚比は、国土交通省告示第596号第3の二のイで示されるFAランクの梁が適用可能です。
4.梁せいが1,200mm以下、梁スパンの梁せいに対する比が8以上の大梁に適用が可能です。
