日比谷共同溝工事

日比谷共同溝工事

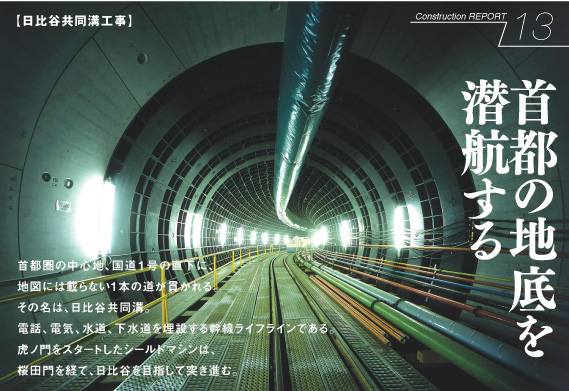

前田建設が開発したスライドコッターセグメント(RCセグメント)と黒いダクタイルセグメントの接続地点

TOP
Report#1
Report#2

工事概要

工事名称

日比谷共同溝工事

工事場所

東京都港区虎ノ門1丁目(発進立坑)~
東京都千代田区日比谷公園(到達立坑)

発注者

国土交通省関東地方整備局

施工者

前田・熊谷特定建設工事共同企業体

工 期

2002年3月14日~2005年10月31日

シールドマシン

外径7,470mm 長さ8,150mm(中折れ装置付)

セグメント

RCセグメント 7分割 外径7,300mm 幅1,200mm
ダクタイルセグメント 7分割 外径7,300mm 幅1,200mm、600mm
スチールセグメント  7分割 外径7,300mm 幅1,200mm、600mm

一次覆工延長

1,424m

土被り

最小23m、最大35m

最小曲率半径

R=60m

勾 配

0~1.053%
