浜松篠原海岸津波対策施設等
整備事業（海岸）工事
（総合管理及びＣＳＧ製造工）#2

　現在前田ＪＶでは、浜名湖から天竜川河口までの１７．５㎞にわたるＣＳＧを用いた防潮堤の整備に参画しています。２年前に試験施工を行い、本体施工は地元の企業で行えるようダム技術センターの指導のもと品質保持と施工時におけるマニュアルを作成。これに基づき、ＣＳＧの製造の他、ＣＭ（コンストラクション・マネジメント）業務として、地元企業に対する施工指導、品質管理、工程管理までを手がけています。
　防潮堤工事は、浜松市天竜区の阿蔵山で採取した岩石質の土を運び、現地の砂とセメントを混ぜてＣＳＧを製造。施工時には、最初に盛土を30㎝上げて型枠代わりとし、その中心部にＣＳＧを敷きならして振動ローラーで締固め、覆土を行います。

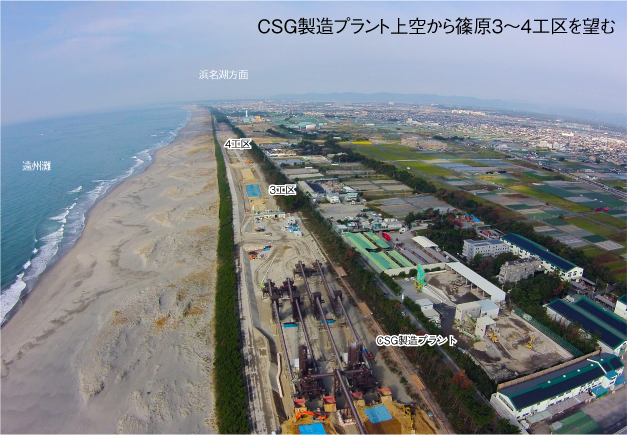

　これらの手順を繰り返し、現在は篠原工区（５㎞・全４工区）の第１工区・第2工区が整備を終了しています。
　また、既に次工区（舞阪工区／約５㎞）の受注も確定していますが、施工指導・工程管理については篠原工区で経験を積んだ地元企業に一任。舞阪工区において前田ＪＶは、ＣＭ業務を外れＣＳＧの製造および供給のみとなります。

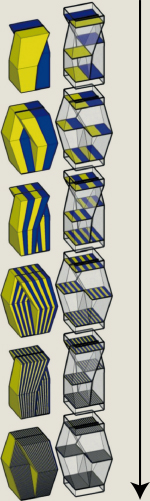

■「Ｍ-Ｙ ミキサ」の混合状況イメージ

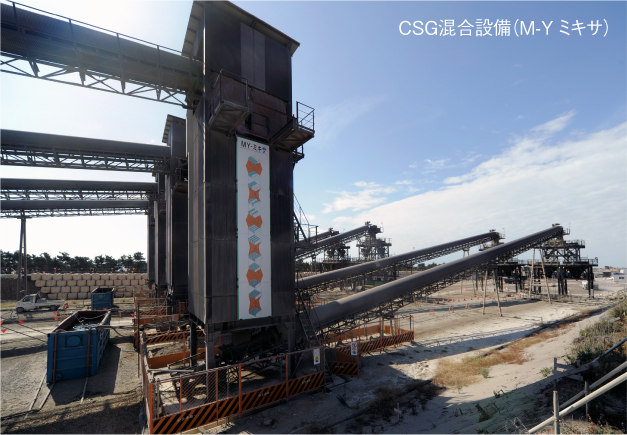

	重力利用型連続式混合器 「M-Y ミキサ」の混合原理 CSG製造プラントにおいて使用する混合装置「Ｍ-Ｙミ キサ」は、種々の材料を上から下に落とすだけで連続的かつ均質的に混合でき、なおかつ動力を必要としない環境にやさしい混合装置です。ＣＳＧ材、セメント、水の異なる材料が、各ユニットを通過する毎に「分割」と「重ね」の2つの作用により均質に混合することが可能です。

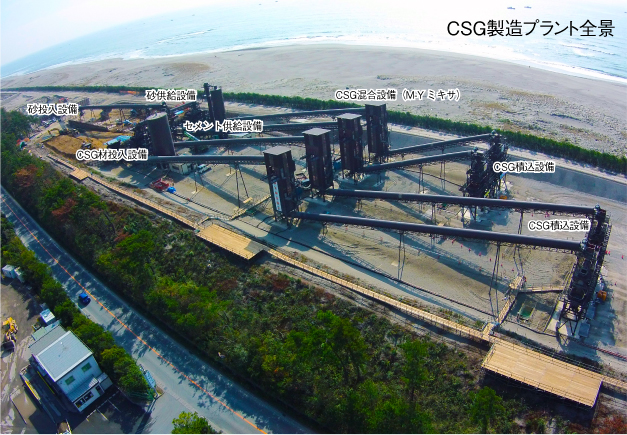

　ＣＳＧは、約５㎞に及ぶ篠原工区の中間点に建設されたＣＳＧ製造プラントで製造、ここから全工区に供給しています。このプラントは、土砂やセメントの投入・計量供給装置、それらを繋ぎ材料を計量・運搬するフィーダおよびベルトスケール、そして高速かつ大量に均質なＣＳＧを製造するため、前田建設が開発した連続混合設備「Ｍ-Ｙミキサ」などを、整備の進捗状況が異なる工区ごとに４基設置しています。
　その製造能力は１日最大２，８００m³、時間あたり最大４８０m³の供給が可能。現在稼働している日本最大級のＣＳＧ製造プラントです。
　ＣＳＧの強度は配合するセメント量に比例しますが、十分な強度を担保しながらも高いコストパフォーマンスを発揮できるよう、最も荷重がかかる着座部のセメント配合量をＣＳＧ１m³あたり１００㎏とし、中段では60㎏、最上段に至ってはわずか40㎏と比率を変えることで効率化を図りました。１m³あたりの単位セメント量40㎏というのは従来のＣＳＧ施工では前例がなく、土砂とセメントを混和する「Ｍ-Ｙミキサ」の性能信頼度はもとより、前田ＪＶの厳しい品質管理が求められます。

　ＣＳＧの品質管理手法は材料のばらつきを考慮して必要なＣＳＧの強度を確保する「ひし形理論」で適切に施工が行えるように、試験室を設けてサンプリングによってCSG材と出荷時のＣＳＧの品質管理を行っています。品質管理内容は、CSG製造当日に使用する阿蔵山から運ばれてきた岩石質の材料や現地の砂の密度、それらに含まれる水分量を計測する他、CSG材料の粒の大きさの傾向である粒度を計り、材料の物理的な性質の分析や確認を行います。この試験は、同じ阿蔵山から採れた土でもその日の天気や気温などによって粒度や水分量が異なり、ＣＳＧ製造時の給水量も変わるため、各試験は毎日１時間おきに行われます。
　水分量や粒度のばらつきの計測は手間のかかる作業ですが、現場近傍で容易に採取できる岩石質材料のばらつきを監視しながら均一なＣＳＧ材を製造するというCSG工法の品質管理を行う上では欠かすことのできない工程です。このような従来型のCSG材品質管理試験と並行して、前田建設独自のデジタル画像処理による粒度分析技術の開発を進め、次工区（舞阪工区）で導入を予定しており、品質管理においてもより一層のきめ細やかさと高度化を図っています。
　また、製造されたＣＳＧが要求品質を満足しているかの確認として円柱状の品質管理用供試体をつくり、７日後と28日後に圧縮強度を計測し、品質の均一化を担保します。これらの試験は防潮堤の品質に直接関わる基礎となるため、地元企業ではなく前田のCSG製造工事で一括して行われています

　ＣＳＧ製造プラントの安全稼働。それが我々の使命です。もしプラントで事故が起きたら全工区の地元企業の施工、ダンプトラックの運搬作業が停止します。したがってＣＳＧの品質管理はもとより、現場の安全管理にも細心の注意が必要です。またこの現場では、ダム工事総括管理技術者の資格を持った複数職員をＣＳＧ製造で配置。これまでダム建設で培った経験を存分に活かして、安全管理、品質管理、工程管理に務めると共に、前田建設も「オール浜松」の一員であるという意識を持って、防潮堤の完成に結び付けたいと思っています。

浜松防潮堤CSG製造・ＣＭ作業所
現場代理人　所長
中島 具威
