南摩ダム仮排水路トンネル及び放流管敷設トンネル工事（工事完了）（導入事例）

（2009年03月06日）

• TPMs
• 導入事例
• 2015年以前



工事名：

南摩ダム仮排水路トンネル及び放流管敷設トンネル工事



工事概要：

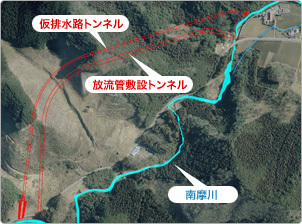

当工事は、南摩ダムの準備工事として、南摩川を転流する仮排水路トンネル（Ｌ＝807ｍ）及びダムの貯留水を下流に放流する為の放流管敷設トンネル（Ｌ＝606ｍ）を構築するものです。



発注者：

独立行政法人　水資源機構



工事場所：

栃木県鹿沼市上南摩町地内



工期：

平成21年3月6日から平成23年2月23日まで



工法：

仮排水路トンネル：　NATM　全断面発破掘削工法
放流管敷設トンネル：　NATM　上半先進・補助ベンチ付全断面併用発破掘削工法







現在の工事状況







2010/11/29
仮排水路トンネル呑口躯体コンクリート打設完了





仮排水路トンネルでは、覆工（セントル型枠でのコンクリート打設）はトンネル807mのうち782.0ｍまで進んでおり、年初めで打設完了となります。打設完了後、セントルの解体作業に入ります。本体インバートの施工はトンネル807mのうち675.5ｍまで施工完了しております。グラウチング工も順調に施工しております。年内に削孔・注入が完了します。年明けから資機材を搬出します。上流側の坑口では、呑口工のｺﾝｸﾘｰﾄ打設が11月29日に完了し、型枠・足場を撤去し、仮排水路トンネルの顔が出来上がりました。現在は裏側の土砂の埋戻しを行っています。
放流管敷設トンネルでは、トンネル舗装工の舗装コンクリートが完了しました。次に上流側道路工でアスファルト舗装が12月24日に完了しました。残りは道路脇の排水工を施工し、完了します。
2010年12月20日時点での工事進捗は、97.4%です

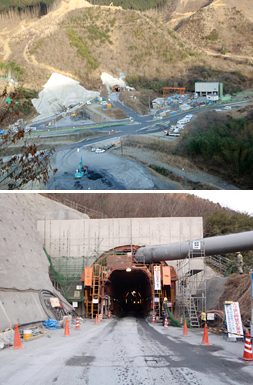

(上)全景写真　(下)仮排水路トンネル　呑口工　躯体完了







2010/11/19
放流管敷設トンネル舗装コンクリート打設開始





仮排水路トンネルでは、覆工はトンネル807mのうち638.5ｍまで進んでおります。本体インバートの施工はトンネル807mのうち538.5ｍまで施工完了しております。11月4日よりダム軸部でグラウチング工が始まりました。機械を搬入し、現在ボーリングマシンを使用して削孔、注入を行っています。上流側の坑口では、呑口工の躯体の型枠組立を行い、11月29日にコンクリートを打設し、完了します。
放流管敷設トンネルでは、トンネル舗装工の均しコンクリート（コンクリート舗装の基盤）が完了し、現在、L型側溝の設置、舗装コンクリートの打設を並行して進めています。
新工種として、上流側道路工（放流管敷設トンネルの上流側アスファルト舗装）が始まります。
2010年11月24日時点での工事進捗は、94.3%です

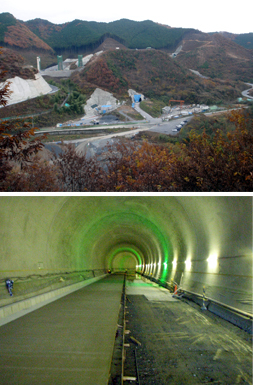

(上)全景写真　(下)放流管敷設トンネル　舗装コンクリート打設完了（左側半分）

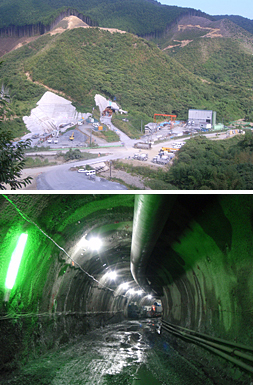

2010/10/25
呑口部の施工開始（10/12）





仮排水路トンネルでは、覆工（セントル型枠でのコンクリート打設）はトンネル807mのうち488.5ｍまで進んでいます。現在、上流側の坑口よりコンクリートを350m圧送して打設をしています。覆工と平行して本体インバートの施工はトンネル807mのうち351.0ｍまで施工完了しています。上流側の坑口では、呑口工の掘削、均しコンクリートまで施工が完了し、これから躯体の施工に入っていきます。
放流管敷設トンネルでは、下流側坑門工上部の排水工が終了し、法面に植生基材吹付を施工しています。トンネル内ではｸﾞﾗｳﾁﾝｸﾞ工が完了し、トンネル舗装工が始まりました。現在、均しコンクリート（コンクリート舗装の基盤）を施工しています。
新工種として来月からは仮排水路トンネルのグラウチング工が始まります。
2010年10月28日時点での工事進捗は、91.3%です

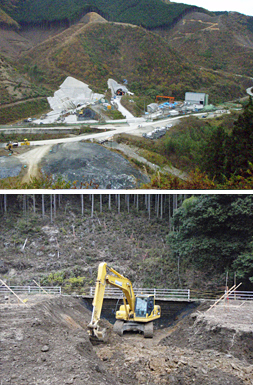

(上)全景写真　(下)呑口部　均しコンクリート打設状況







2010/09/29
放流管敷設トンネル覆工コンクリート全線打設完了（9/3）





放流管敷設トンネルにおいて、覆工コンクリートは9/3に全線打設完了しました。グラウチング工は引続き昼夜で施工を行っていきます。
また、仮排水路トンネルにおいて、覆工コンクリートは吐口側より389m(/806m)まで、インバートコンクリートは60ｍまで打設完了しました。
さらに、明かり部において、現在放流管敷設トンネル下流側で沢水処理工を行っており、また、１０月中旬頃より下流側および吐口部で法面植生基材吹付を行い、呑口部で躯体工事を行う予定です。
2010年9月末時点での工事進捗は、88.6%です

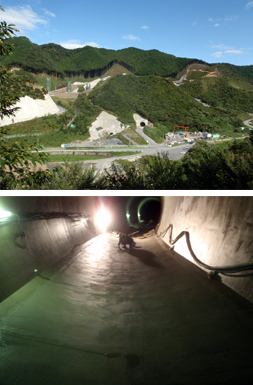

(上)全景写真　(下)仮排水路トンネルインバート打設完了







2010/08/31
トンネル坑内において覆工コンクリート打設工事を継続中





トンネル坑内における覆工コンクリート工事は、放流管敷設トンネルにおいて、589m（/606m）まで、仮排水路トンネルにおいて、 250m(/806m)まで完了しました。また、9月上旬には、放流管敷設トンネル覆工コンクリートをすべて打設完了し、舗装工事に着手する予定です。
さらに、明かり部において、8/27仮排水路トンネル吐口擁壁コンクリートが打設完了し、9/2には底部コンクリートを打設予定です。
2010年8月末時点での工事進捗は、85.7%です

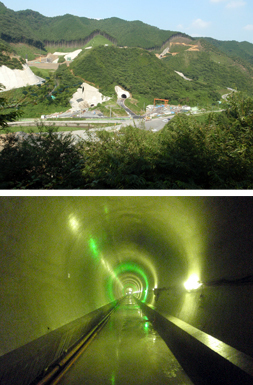

(上)全景写真　(下)仮排水路トンネル覆工ンクリート打設完了







2010/07/30
トンネル坑内において、止水工事を開始しました





トンネル坑内において、7月上旬より止水（グラウト）工事が開始しました。覆工コンクリートは、放流管敷設トンネルにおいて、510m（/606m）まで、仮排水路トンネルにおいて、125m(/806m)まで完了しました。
また、明かり部において、7/22仮排水路トンネル吐口本体コンクリートが打設完了、7/27放流管敷設トンネル下流側坑門コンクリートが打設完了しました。吐口において、引続き擁壁および底部コンクリート工事を行う予定です。
2010年7月末時点での工事進捗は、81.1%です

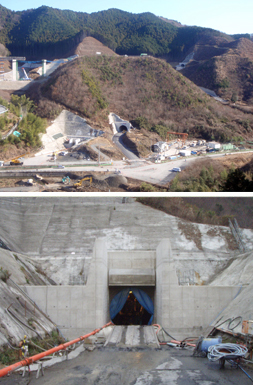

(上)全景写真　(下)吐口本体コンクリート打設完了







2010/06/30
下流側坑門工事に着手





仮排水路トンネルも放流管敷設トンネルと同様に覆工コンクリート工事を開始しました。
また、両トンネルとも下流側部分の坑門工事に着手しました。
2010年6月末時点での工事進捗は74.9%です。

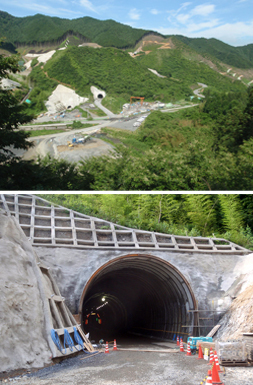

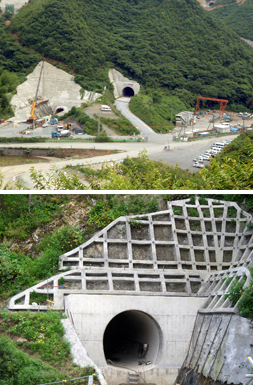

(上)全景写真　(下)放流管敷設トンネル下流側全景







2010/05/31
両トンネル共に貫通





仮排水路トンネルは5月12日、放流管敷設トンネルは5月31日に貫通いたしました。
今後は両トンネル共に坑内の覆工コンクリートを主に施工していく予定です。
また、6月下旬頃から仮排水路トンネル吐口部の坑門工事に着手する予定です。
2010年5月末時点での工事進捗は71.3%です。

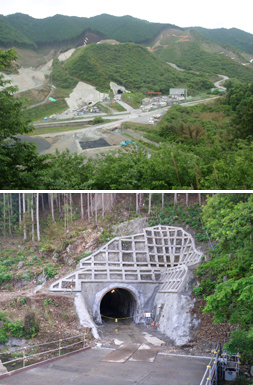

(上)全景写真　(下)仮排水路トンネル吐口部全景







2010/04/30
仮排水路トンネル5月中旬到達予定





4/30現在、仮排水路トンネルは坑口より795 / 807m、放流管敷設トンネルは坑口より593 / 606ｍに達しました。
仮排水路トンネルは、吐口部の法面防護も終了し、5月中旬に貫通予定です。
また、放流管敷設トンネルにおいては、下流側坑門部の地質条件の相違により設計変更が生じたため、下流側坑門部の工事が終了し次第貫通予定です。
2010年4月末時点での工事進捗は67.4%です。

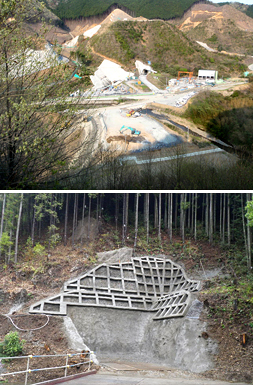

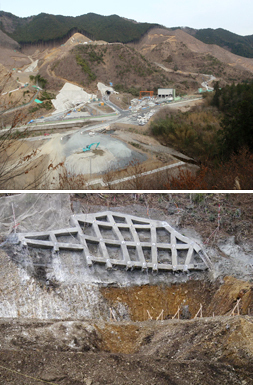

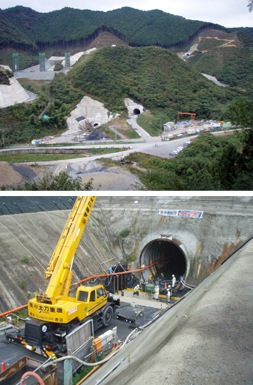

(上)全景写真　(下)吐口部法枠工完了







2010/03/31
仮排水路トンネル到達間近









2010/02/26
仮排水路トンネル残り130ｍで到達





2/26現在、仮排水路トンネルは坑口より675m、放流管敷設トンネルは坑口より410ｍを掘削中です。
仮排水路トンネルは残り130mで到達です。放流管敷設トンネルでは掘削と併行して二次覆工コンクリート工事を行っています。
また、仮排水路トンネル吐口および放流管敷設トンネル下流側工事が３月第１週目より着手予定です。
2010年2月末時点での工事進捗は51.6%です。

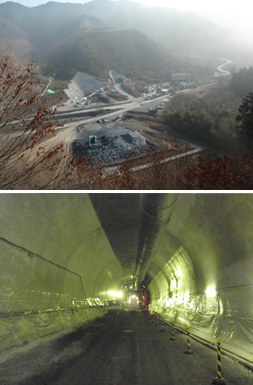

(上)全景写真　(下)放流管敷設トンネル覆工コンクリート打設状況

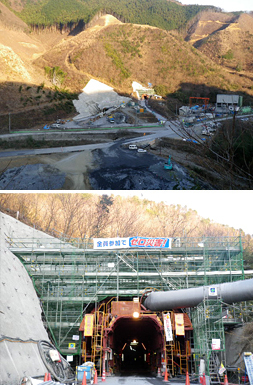

2010/01/28
放流管敷設トンネル坑門コンクリート打設完了





1/28現在、仮排水路トンネルは坑口より583m、放流管敷設トンネルは坑口より335ｍを掘削中です。
放流管敷設トンネルの坑門コンクリートは1/19に打設完了し、次にトンネル内部の覆工コンクリートをトンネル掘進作業と併行し行っていきます。
また、仮排水路トンネルは残り224m地点まで到達しました。吐口工事は現在未着手です。
2010年1月末時点での工事進捗は44.1%です。

(上)全景写真　(下)放流管敷設トンネル坑口コンクリート完了







2009/12/28
放流管敷設トンネル坑門工に着手しました





12/24現在、仮排水路トンネルは坑口より485m、放流管敷設トンネルは坑口より270ｍを掘削中です。
放流管敷設トンネルの坑門コンクリート打設予定は1月中旬頃を予定しています。また、仮排水路トンネル吐口工事は2月下旬頃で一段落し、そのあとトンネルの到達予定です。
2009年12月末時点での工事進捗は37.3%です。

(上)全景写真　(下)放流管敷設トンネル坑口施工状況







2009/11/26
仮排水路トンネル吐口工に着手しました





11/26現在、仮排水路トンネルは坑口より390m、放流管敷設トンネルは坑口より208ｍを掘削中です。
放流管敷設トンネルは12月より覆工コンクリート工を行う予定です。また、仮排水路トンネルは到達側の受入れ工事（吐口工）に着手しました。
2009年11月末時点での工事進捗は30.4%です。

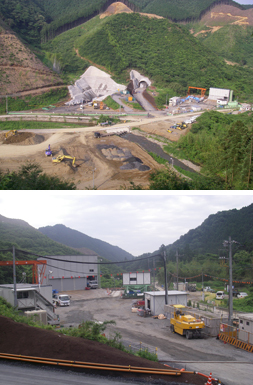

(上)全景写真　(下)吐口工施工状況







2009/11/02
トンネル掘削中





10/26現在、仮排水路トンネルは坑口より296m、放流管敷設トンネルは坑口より120ｍを掘削中です。 2009年10月末時点での工事進捗は21.0%です。

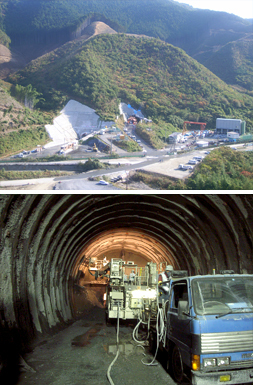

(上)全景写真　(下)放流管敷設トンネルロックボルト打設状況







2009/10/01

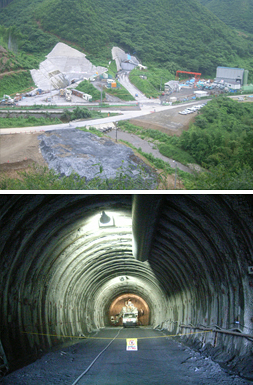

仮排水路トンネル曲線区間を進行中

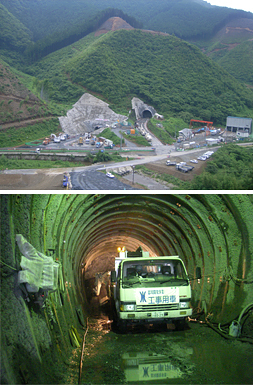

9/25現在、仮排水路トンネルは坑口より280m、放流管敷設トンネルは坑口より110ｍを掘削中です。仮排水路トンネルは曲線区間を進行中です。（下写真)
2009年9月末時点での工事進捗は19.2%です。







2009/09/01
仮排水路トンネルの進捗が100ｍを超えました





8/25現在、仮排水路トンネルは坑口より140m、放流管敷設トンネルは坑口より70ｍを掘削中です。
2009年8月末時点での工事進捗は13.0%です。







2009/08/03
トンネル掘削中





7/24現在、仮排水路トンネルは坑口より60m、放流管敷設トンネルは坑口より15ｍを掘削中です。
2009年７月末時点での工事進捗は9.4%です。







2009/06/29
トンネル掘削の開始





先月6/26にトンネル掘削に向け安全祈願祭を実施し、現在、仮排水路トンネルにおいて昼夜間体制によりトンネル掘削を開始しております。2009年6月末時点での工事進捗は3.6%です。放流管敷設トンネルは、7/7より掘削を開始する予定です。







2009/06/08
掘削開始に向けた準備工事





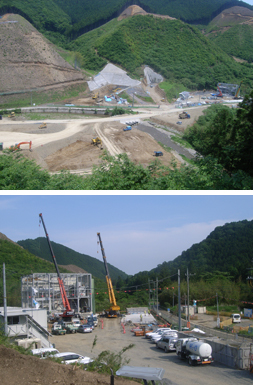

現在、仮排水路トンネル及び放流管敷設トンネル両坑口付け作業及びトンネル工事用設備の整備などトンネル掘削開始に向けた準備工事を行っており、2009年5月末時点での工事進率は2.0%です。
仮排水路トンネルの掘削は、6月下旬より本格的に掘削を開始する予定です。
また、放流管敷設トンネルは7月初旬より掘削を開始する予定です。
